中間繼電器實物接線圖、工作原理、作用、參數、特點、結構、故障處理方法及選購方法。

發布時間:2019-03-20 點擊數:

中間繼電器用于繼電保護與自動控制系統中，以增加觸點的數量及容量，還被用于在控制電路中傳遞中間信號。中間繼電器的延時方式主要有兩種，分別是通電延時和斷電延時，安裝方式主要分為固定式、凸出式、嵌入式、導軌式。它一般是沒有主觸點的，因為過載能力比較小，所以它用的全部都是輔助觸頭，數量比較多。你還想要知道更多關于中間繼電器的知識嗎？下面小編來為您介紹一下中間繼電器實物接線圖、工作原理、作用、參數、特點、結構、故障處理方法及選購方法。

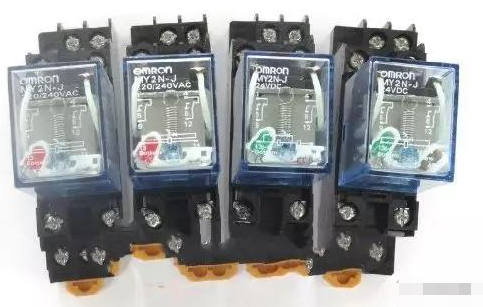

中間繼電器實物接線圖

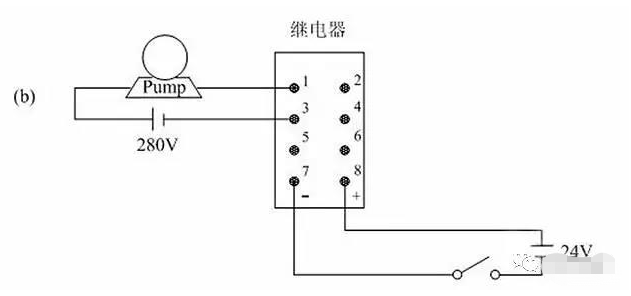

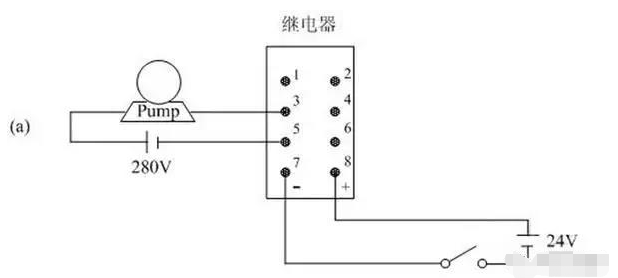

不同的繼電器接線方法會有些差異。下面介紹的是8個接線端子的接線方法。
5和6是一對公共端子，1和 2是一對常閉觸點，3和4是一對常開觸點。7、8不通電時，5—6和1—2接通，通電后就會斷開1—2，而5—6不斷，再和3—4接通。

一般中間繼電器是雙刀雙擲開關，7—8端子接內部的線圈，使用時會并聯一個續流二極管，二極管接入時的極性和繼電器端子標注相反（8+接二級管的負極，7-接二級管的正極），達到預定值時，繼電器會工作驅動電路斷開，那一瞬間會因為自感電壓產生很高的的電流，而這個電流會流過續流二級管，而不會經過起到電路，從而保護了電路中的元件。

中間繼電器工作原理
線圈通電，動鐵芯在電磁力作用下動作吸合，帶動動觸點動作，使常閉觸點分開，常開觸點閉合；線圈斷電，動鐵芯在彈簧的作用下帶動動觸點復位，繼電器的工作原理是當某一輸入量(如電壓、電流、溫度、速度、壓力等)達到預定數值時，使它動作，以改變控制電路的工作狀態，從而實現既定的控制或保護的目的。在此過程中，中間繼電器主要起了傳遞信號的作用。

中間繼電器的作用
在工業控制線路和現在的家用電器控制線路中，常常會有中間繼電器存在，對于不同的控制線路，中間繼電器的作用有所不同，其在線路中的作用常見的有以下幾種：
1、代替小型接觸器
中間繼電器的觸點具有一定的帶負荷能力，當負載容量比較小時，可以用來替代小型接觸器使用，比如電動卷閘門和一些小家電的控制。這樣的優點是不僅可以起到控制的目的，而且可以節省空間，使電器的控制部分做得比較精致。
2、增加接點數量
這是中間繼電器最常見的用法，例如，在電路控制系統中一個接觸器的接點需要控制多個接觸器或其他元件時而是在線路中增加一個中間繼電器。
3、增加接點容量
中間繼電器的接點容量雖然不是很大，但也具有一定的帶負載能力，同時其驅動所需要的電流又很小，因此可以用中間繼電器來擴大接點容量。比如一般不能直接用感應開關、三極管的輸出去控制負載比較大的電器元件。而是在控制線路中使用中間繼電器，通過中間繼電器來控制其他負載，達到擴大控制容量的目的。
4、轉換接點類型
在工業控制線路中，常常會出現這樣的情況，控制要求需要使用接觸器的常閉接點才能達到控制目的，但是接觸器本身所帶的常閉接點已經用完，無法完成控制任務。這時可以將一個中間繼電器與原來的接觸器線圈并聯，用中間繼電器的常閉接點去控制相應的元件，轉換一下接點類型，達到所需要的控制目的。
5、用作開關
在一些控制線路中，一些電器元件的通斷常常使用中間繼電器，用其接點的開閉來控制，例如如彩電或顯示器中常見的自動消磁電路，三極管控制中間繼電器的通斷，從而達到控制消磁線圈通斷的作用。
6、消除電路中的干擾
在工業控制或計算機控制線路中，雖然有各種各樣的干擾抑制措施，但干擾現象還是或多或少地存在著。

中間繼電器參數
1、動作電壓：不大于70%額定值。
2、返回電壓：不小于5%額定值。
3、動作時間：不大于0.02S(額定值下)。
4、返回時間：不大于0.02S(額定值下)。
5、電氣壽命：繼電器在正常負荷下，電壽命不低于1萬次。
6、功率消耗：直流回路不大于4W，交流回路不大于5VA。
7、觸點容量：在電壓不超過250V、電流不超過1A的直流有感負荷(時間常數τ=5±0.75ms)中，斷開容量為50W；在電壓不超過250V、電流不超過3A的交流回路中為250VA(功率因數CosΦ=0.4±0.1)，允許長期接通5A電流。
8、介質強度：對下部位應能承受規定的交流電壓試驗1分鐘而無絕緣擊穿或閃絡現象。所有導電端子與外露非帶電金屬或外殼之間2000V/50Hz；動、靜觸點之間1000V/50Hz；常開觸點(繼電器上的NO)與常閉觸點(繼電器上的NC)之間1000V/50Hz；觸點與電壓回路之間1000V/50Hz。

中間繼電器的特點
1、整個繼電器采用的是模塊化結構，它的結構和交流接觸器基本相同，只是電磁系統小些，觸頭組數較多。繼電器的體積小，重量輕，整機動作靈活、可靠，機械壽命為200萬次，電氣絕緣性能很好，其它的耐振性能、阻燃性能、溫度特性、電氣性能均達到或超過了標準要求，另外外觀新穎，維修也簡便。
2、常見的中間繼電器也有主觸頭和輔助觸頭，主觸頭一般有四組，輔助觸頭有兩組，與接觸器相比，它的主觸頭較小，承載能力低，主要用于傳遞控制信號。
3、中間繼電器作用是用來傳遞信號或同時控制多個電路，也可直接用它來控制小容量電動機或其他電氣執行元件。

中間繼電器的結構
1、線圈裝在"U"形導磁體上，導磁體上面有一個活動的銜鐵，導磁體兩側裝有兩排觸點彈片。在非動作狀態下觸點彈片將銜鐵向上托起，使銜鐵與導磁體之間保持一定間隙。當氣隙間的電磁力矩超過反作用力矩時，銜鐵被吸向導磁體，同時銜鐵壓動觸點彈片，使常閉觸點斷開常開觸點閉合，完成繼電器工作。當電磁力矩減小到一定值時，由于觸點彈片的反作用力矩，而使觸點與銜鐵返回到初始位置，準備下次工作。
2、本繼電器的"U"形導磁體采用雙鐵心結構，即在兩個邊柱上均可裝設線圈。對于DZY、DZL和DZJ型只裝一個線圈，而對于DZB，DZS，DZK型可根據需要在另一個鐵心上裝以保持線圈或延時用阻尼片等。從而使線圈類型大不相同的繼電器都通用一個導磁體。
3、中間繼電器原理和交流接觸器一樣，都是由固定鐵芯、動鐵芯、彈簧、動觸點、靜觸點、線圈、接線端子和外殼組成。

中間繼電器故障處理方法
由于中間繼電器的結構與接觸器基本相同，故其觸頭部分和電磁系統的常見故障、診斷與對策可參閱接觸器有關部分。僅須特別指出的是：中間繼電器的觸頭容易產生虛接故障，這故障常發生在電氣控制的工作期間，它不一定是經常發生或固定發生，因而難于捕捉，使故障不易判斷。但偶爾發生時，便可能造成重大事故。這種故障產生的的原因是由于控制回路的接觸電阻變化，使得電磁式電器線圈兩端的實際電壓低于85%額定電壓，從而使鐵心不能吸合，引起電路失控。
消除故障的最好辦法是：
1、盡量避免采用12V及以下的低電壓作為控制電壓，因為在這種低電壓電路中，最容易發生觸頭虛接故障。
2、控制回路采用24V作控制電壓時，應采用并聯型觸頭，以提高其工作可靠性。
3、控制回路必須用低壓控制時，以采用48V為好。
4、控制回路最好采用110V及以上電壓作為額定控制電壓，這樣可以有效地防止觸頭虛接現象的產生。

中間繼電器的選購方法
1、地理位置氣候作用要素
主要指海拔高度、環境溫度、濕度、和電磁干擾等要素?？紤]控制系統的普遍適用性，兼顧必須長年累月可靠運行的特殊性，裝置關鍵部位必須選用具有高絕緣、強抗電性能的全密封型（金屬罩密封或塑封型，金屬罩密封產品優于塑封產品）中間繼電器產品。因為只有全密封繼電器才具有優良的長期耐受惡劣環境性能、良好的電接觸穩定、可靠性和切換負載能力（不受外部氣候環境影響）。
2、機械作用要素
主要指振動、沖擊、碰撞等應力作用要素。對控制系統主要考慮到抗地震應力作用、抗機械應力作用能力，宜選用采用平衡銜鐵機構的小型中間繼電器。
3、激勵線圈輸入參量要素
主要是指過激勵、欠激勵、低壓激勵與高壓（220 V）輸出隔離、溫度變化影響、遠距離有線激勵、電磁干擾激勵等參量要素，這些都是確保電力系統自動化裝置可靠運行必須認真考慮的因素。按小型中間繼電器所規定的激勵量激勵是確保它可靠、穩定工作的必要條件。
4、觸點輸出（換接電路）參量要素
主要是指觸點負載性質，如燈負載，容性負載，電機負載，電感器、接觸器（繼電器）線圈負載，阻性負載等；觸點負載量值（開路電壓量值、閉路電流量值），如低電平負載、干電路負載、小電流負載、大電流負載等。

此文章來源于電力之窗
