一、新材料、設備研發與資產管理

      新材料及新器件研發方面。各類新材料是新型配用電系統中能量變換、電力傳輸和運行控制的直接載體，直接決定運行效率、安全可靠性和系統成本。例如新型導電材料能夠降低能耗，能源短缺和環境污染等問題；先進電工磁性材料應用于電網智能傳感器，有助于提高系統運行的可靠性；新型絕緣材料和絕緣結構能夠解決引入電力電子設備所導致的更加頻繁的瞬時脈沖過電壓問題；基于以氮化鎵(GaN)、碳化硅(SiC)為代表的第三代半導體材料發展出的新一代微波射頻器件和功率電子器件，能夠?yàn)橥ㄐ蓬I(lǐng)域和電子領域的節能降耗提供技術支撐。

      新型電力設備和用電設施研發方面。具體到新產品上，企業開發新型電力電子設備，特別是軟常開開關設備，通過控制連接饋線上的有功潮流和無功潮流，以實現平衡功率、改善電壓、負荷轉供、限制故障電流等功能。在能源互聯網的大潮中，融合新技術，實現功能+監測+電子化+ 數字化+人工智能，從低端仿造跨越到高端制造，從單一產品向綜合解決方案延伸，從制造工廠跨越到創新工廠。讓低壓電器制造與革新為低碳化、數字化、可持續發展貢獻力量。

      電力設備全生命周期資產管理技術。新型配用電系統中新型電力設備和用電設備繁雜多樣，配電設備的全壽命管理以及生態設計極其重要，必須在實現經濟性的同時，保障各類設備安全運作。全生命周期運維包括采購需求階段、設備驗收階段、生產運營階段、報廢退役階段，在資產管理中要實現一體化設計，保證數據共享，優化管理，結合 “互聯網+”等技術拓展管理空間，提升管理效率。

二、分布式電源與微電網技術

>>分布式新能源發電技術

1、高效經濟的新能源、可再生能源開發技術

      隨著新能源開發技術進步，部分可再生能源已達到較高的應用水平，如風能、太陽能，目前在配電系統中已經占據主要地位，但開發更低成本、更高效率的新材料和光伏板集成新技術仍然十分必要。同時針對氫能、地?zé)崮堋⑸镔|(zhì)能等其他能源的開發仍然需要繼續推動，例如制-儲-運氫技術、地?zé)崮芏嗉壚眉夹g(shù)以及生物燃料技術等。此外，協同開發集中式和分布式新能源，降低輸電損耗，提高新能源利用效率，提升電網對新能源的消納能力，從而帶來更好的社會經濟效益。

2、分布式能源的規劃技術

      分布式能源歸屬規劃與優化問題的關鍵是打破各個主體間的信息溝通壁壘、調度協同壁壘。從技術層面考慮，在規劃階段就必須考慮更多的技術約束條件，包括電壓水平、短路電流水平、電能質量（閃變、諧波）等。從數學上來看，涉及多目標及眾多不確定因素的組合優化的規劃方法非常復雜，綜合資源和運行的多元目標優化規劃至關重要。此外，開展含分布式能源的網絡分析與評價，配電系統與通信網的融合及優化規劃，綜合可靠性、風險和經濟性分析的模型和仿真工具的研發應當受到重視。

3、分布式新能源發電主動支撐技術

      分布式電源不僅需要具備在一定范圍內調節頻率電壓的能力，還要具有抑制頻率電壓快速變化的能力。現階段，已有學者提出了一種“慣性–剛度補償器”，使分布式電源在系統發生功率缺額時具有瞬時頻率電壓支撐能力，并用功率躍變瞬間提供的有功功率補償定量表述了分布式電源的頻率慣性支撐能力，這為后續制定相關并網標準提供了依據。

4、分布式新能源發電出力預測技術

      分布式新能源發電具有空間廣域分布、周邊微氣象特征復雜、受建筑及人類生活影響大等特點，出力預測較為困難。目前分布式新能源發電出力研究成果主要集中于利用天氣預報、氣候條件進行發電預測，較多地考慮了自然條件對新能源出力的影響，缺少對分布式電源空間分布特性及人類社會活動因素的考量。

5、分布式新能源發電集群控制技術

      分布式控制方式是新能源高滲透配電系統中理想的分布式電源集群控制方式。目前，分布式新能源電源發電集群控制技術的研究仍然處于起步階段，相關成果主要集中在單臺發電設備的控制，較少考慮多臺新能源發電設備通過并網逆變器接入系統的協同控制策略，多個逆變器在功率躍變時刻的不平衡功率分配機理尚不明確；多個逆變器的多時間尺度控制策略交互影響機理亦不明確；傳統基于有功–頻率、無功–電壓特性曲線的下垂控制方式在配電線路電阻不可忽略的情況下不再適用，分布式電源難以參與一次調頻、調壓。

>>分布式儲能技術

      從功率角度來看，新型配電系統的靜態問題和動態問題本質上是不同時間尺度內的功率不平衡問題。在負荷高峰期這一相對較長的時間尺度內，源荷兩側功率不平衡導致了峰谷差等靜態問題；在系統發生功率躍變時刻到一次調頻、調壓動作前這一相對較短的時間尺度內，電力電子設備缺乏類似同步發電機的轉子慣性，無法對系統功率不平衡進行支撐，導致系統穩定性下降，電能質量惡化。分布式儲能技術為解決上述不同時間尺度內功率不平衡導致的靜態、動態問題提供了可行方案。

1、儲能調峰調頻技術

      以分布式抽水蓄能、液流電池、鋰離子電池、儲冷儲熱技術為代表的能量型儲能可以實現消除負荷尖峰、削峰填谷、平抑波動、與充電樁聯合運行緩解充電功率沖擊等功能，提升配電設備利用率。儲能調峰調頻技術對儲能裝置在容量、響應速度、成本、安全性、功率/能量密度等方面均具有較高要求，采用單一儲能形式難以滿足需求，需要研究具有全方位優勢的復合儲能技術。

2、穩定性與電能質量增強技術

      分布式儲能技術為提升新型配電系統穩定性及電能質量提供了可行方案。有學者提出了一種儲能裝置與并網逆變器控制策略配合的方法，實現了分布式電源對系統的動態穩定性支撐。在電力電子裝備大量接入導致系統慣性降低的情況下，并網逆變器配合儲能將是提升系統動態穩定性的重要手段。另外，以超級電容為代表的功率型儲能具有快速響應能力，在改善配電系統電能質量方面發揮重要作用。目前，分布式儲能技術大容量、安全、經濟的儲能裝置尚未取得成熟應用，無法充分滿足增量負荷規模化接入的調峰需求。

3、微電網技術

      從微網層面內考慮各種分布式資源的協同控制，將微網對外等效為電壓/電流源，可降低配電系統頻率、電壓穩定性控制的復雜度；從微網群層面考慮功率互濟與調度優化，可利用不同區域內新能源及負荷互補特性解決分布式電源出力波動、峰谷差等經濟調度問題。

4、新能源微電網頻率和電壓動態穩定技術

      新能源微電網作為一個相對獨立自治的區域，面臨著與配電系統類似的動態穩定性問題。有學者提出了一種電壓源型虛擬同步發電機控制策略，虛擬同步發電機(virtual synchronous generator，VSG)是一種常用的提升分布式電源頻率電壓動態支撐能力的控制方法。其核心思想是對并網逆變器進行控制，模擬同步發電機有功–頻率、無功–電壓的外特性。

      傳統VSG 技術模擬出的同步發電機虛擬慣量及阻尼一般是固定不變的，在不同類型功率擾動下，固定的慣量參數不能滿足微電網頻率動態調節對于穩定性和快速性的需求。基于上述考量，有學者提出了虛擬慣量自適應控制技術。另外，也有學者從改進傳統下垂控制的角度，提出了廣義下垂控制技術，在傳統下垂控制的基礎上加入二次頻率控制，模擬慣量及阻尼特性。

5、微電網群觀群控技術

      多個微電網如何統一調控、如何實現功率互濟及優化運行是微電網群運行與控制的關鍵。有學者提出一種包括配電層、微網群層、微網層和單元層的微網群四級控制結構。微網群層一般采用主從控制和對等控制兩種策略：主從控制對于微網間的通信要求較高，且主控單元調壓調頻壓力較大。對等控制方式則克服了上述缺點，各微網單元按照預先整定的下垂曲線進行自主對等控制，無需通信和上層控制。有學者提出了一種由交、直流微網組成的混合微網群控制策略，將交流微網的有功–頻率特性與直流微網的有功–電壓特性進行標準化計算，得到統一的控制尺度，實現混合微網群的對等控制。

      為解決微網群實時調度優化帶來的挑戰。有學者提出了一種基于分散結構下部分可觀測馬爾可夫決策過程的微網群協調優化問題建模方法，弱通信條件下依然可以根據部分觀測信息進行優化建模，并利用拉格朗日乘子對目標函數解耦，降低了求解難度。該研究對于實現包含復雜變量、對等控制下的微網群實時調度優化具有重要的指導意義。

三、源荷互動技術

>>負荷的柔性化利用及負荷管理技術

      負荷柔性化利用是未來開發智慧用能節能的重要環節，有利于促進能源節約型社會的發展。對柔性負荷調控技術的研究包括：基于柔性負荷的特性對其進行分類建模，充分發掘負荷彈性潛力；積極完善柔性負荷機制，推進示范工程建設；使用智能技術對用戶行為進行差異化分析，提升調控精準程度等。

      有效的負荷管理能夠減輕新型能源系統因新能源不穩定及負荷側不確定造成的供需矛盾，目前電力負荷管理技術已具備電費管理、電能損耗管理、防竊電分析以及數據共享等功能。隨著數據驅動、虛擬電廠、5G 通訊等技術的發展，電力負荷管理系統將在負荷數據預測、負荷協調控制技術以及管理實效性方面得到極大地提升，有力保障各類分布式電源、電動汽車、儲能系統等不同類型的元件的協同運行，提高資源合理利用率。

>>計及源荷不確定性因素的潮流計算方法

      潮流計算是配電系統規劃與調度運行的重要基礎。現階段，已有學者提出了考慮光伏、風電出力不確定性的潮流計算方法。此外，有學者分別提出了考慮負荷不確定性及負荷響應調峰需求不確定性的潮流計算方法。總體來看，現有研究成果已經較為廣泛地考慮了源荷互動各環節不確定性因素，并提出了各種不確定性因素單獨作用下的潮流計算方法。

>>源荷互動模式下配電系統多目標優化調度技術

      源荷互動模式下，調度決策很大程度上影響了系統運行的安全性與可靠性。目前，有學者提出利用二階錐優化、粒子群算法進行多目標潮流優化的方案，利用帕雷托最優解集對潛在最優解進行多維度評價，給運行調度人員提供了更靈活的決策方案，有助于實現源荷互動模式下的安全、穩定、經濟調度。

>>電力市場環境下經濟運行技術

      通過各種激勵方式引導多元主體參與電力市場交易是推進源荷互動的重要手段，其具體技術形式包括需求側響應和虛擬電廠。目前，相關研究集中在利用價格激勵機制激發用戶參與響應的積極性。為充分挖掘并調動系統中的可調資源，有學者開展了源網荷整體態勢感知、響應能力實時量化評估、響應策略從群體落實到個體、源網荷協調控制技術、負荷多時間尺度特性等方面的研究，為基于需求側響應的系統動態功率平衡技術發展提供了思路。

      圍繞源荷互動開展的研究主要包括潮流分析及優化技術和市場引導機制兩方面。在潮流分析與優化技術方面，現有技術忽略了配電系統源荷集聚帶來的時空耦合特性以及氣溫關聯特性，難以提升新型配電系統的潮流控制精度，無法實現短時間尺度內峰谷差的平抑。在市場引導機制方面，考慮到負荷響應不可避免的時滯特性，需求側響應并不能完美解決配電系統峰谷差問題。需要考慮結合柔性負荷深度控制技術，使得負荷用能曲線能夠?qū)崟r(shí)跟蹤新能源發電曲線，以實現實時源荷平衡，從根本上解決峰谷差問題，提升配電設備利用率。

四、直流配電技術

      目前，直流配電技術研究主要集中在以下幾個方面：

>>電壓序列與標準化

      目前，國際上暫無統一的直流配電電壓等級序列標準。國內外學者從供電能力、投資成本、直流設備制造水平、電能質量要求、配電經濟性、各種典型配電場景的負荷需求特征等方面提出了多種直流電壓等級序列選擇方案。我國于 2017 年12 月頒布了《GB/T 35727—2017 中低壓直流配電電壓導則》。目前，相關標準集中在中低壓公共直流配電系統電壓等級的規劃，對于通信系統、樓宇供電、船舶供電、城市軌道交通等具體場景的直流電壓等級序列規劃還缺乏細化標準。

>>直流配電系統故障保護技術

      直流配電網故障保護技術是保障直流配電網安全運行的關鍵手段。以兩電平電壓源換流器、模塊化多電平換流器為代表的新型配電設備以及環網拓?fù)浣Y(jié)構的出現，深刻改變了配電網的故障特征。有學者提出了基于流向?qū)Ρ确āO值比較法、方向預測法以及“單支路即時記憶、多支路短時定位”的保護策略，提升了故障類型識別速度和故障隔離的可靠性。

>>直流配電系統協調控制與調度優化技術

      目前，直流配電網的電壓控制策略主要采用主從控制、下垂控制和電壓裕度控制3 種方式。從直流配電網示范工程建設經驗來看，主從控制是現階段應用較為廣泛的直流配電網電壓控制方式。也有學者提出了改進的電壓控制策略，提出一種結合下垂控制和偏差控制的直流電壓偏差斜率控制策略，克服了偏差控制響應速度慢以及下垂控制的穩態誤差問題。

      隨著分布式電源、儲能以及柔性負荷的大量接入，微電網將會是實現配電系統新能源友好接入與高效消納的重要途徑，結合直流配電技術的交直流微電網群協同控制技術是后續值得關注的研究方向。

五、數字化配電網技術

>>電氣設備智能化技術

      數字化管理技術的基礎是電氣設備具有數據采集、運算及通信能力。數據采集方面，壓縮感知技術可以利用低秩數據對原始信號進行高概率重構，是解決智能電力設備傳感器成本與性能矛盾的有效方法。運算方面，如何實現算法輕量化并應用于邊緣計算是值得關注的問題。通信方面，無線通信、光纖通信及載波通信是現階段電力設備實現遠程通信的主要方式，智能終端信息安全問題也是智能化電力設備研究中需要重點關注的問題。

>>配(微)電網透明化技術

      新型配電系統所存在的多類傳感器帶來海量的電氣量及非電氣量數據，數字化技術通過構建設備的多狀態監測庫實現新型配電系統整體的可觀可控，逐步向透明化方向發展。目前，數字化管理技術在多源數據采集環節，配電設備還未實現智能化，缺少各種電量及非電量數據的采集手段，亦未形成統一的數據上傳接口標準。在數據處理與分析環節，缺乏多模態、多類型數據相關性的挖掘技術，無法充分利用數據中包含的時空關聯信息進行配電運行優化。

六、智能配電網態勢感知技術

>>智能配電網態勢感知技術概述

      開展智能配電網態勢感知關鍵技術的研究，并促進具有高精度、高可靠性的態勢感知技術在智能配電網中的應用，在電力系統領域有著廣闊的發展空間與極高的應用價值。下圖所示是多維度的智能配電網態勢感知物理框架，從配電網精益化運維的角度歸納并分析了當前智能配電網態勢感知技術在態勢覺察、態勢理解、態勢預測等階段的關鍵技術。

圖1 智能配電網態勢感知物理框架

>>態勢覺察

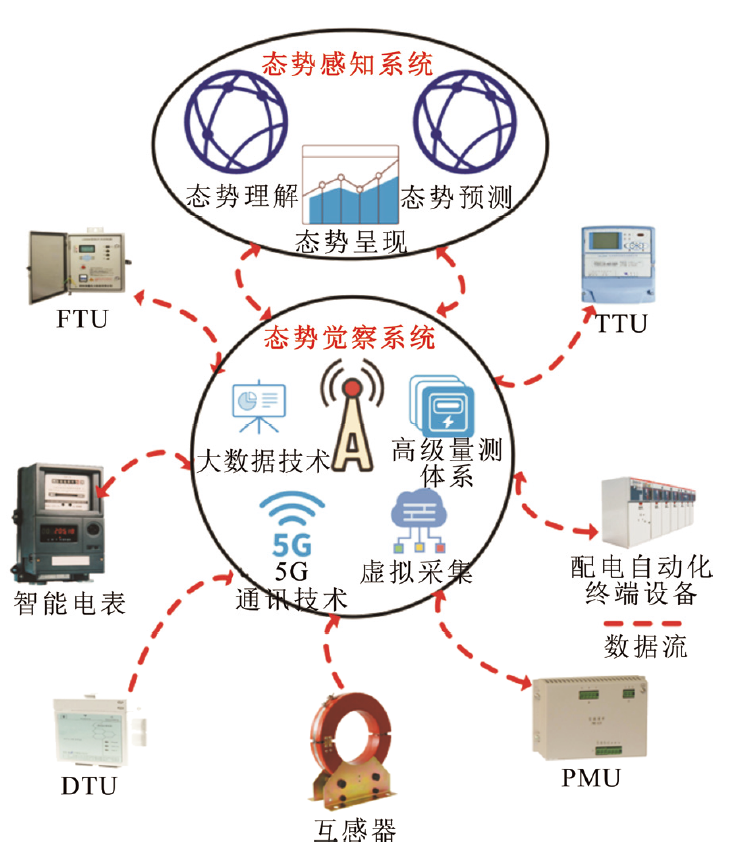

      態勢覺察是數據獲取階段，該階段獲取智能配電網分析和調控所需的數據，從深度和廣度兩個層面實現對智能配電網的全面感知，其架構見下圖。態勢覺察主要關鍵技術包括：大數據技術、5G 通訊技術、虛擬采集技術、高級量測體系構建技術等。

圖2 智能配電網態勢覺察架構

>>態勢理解

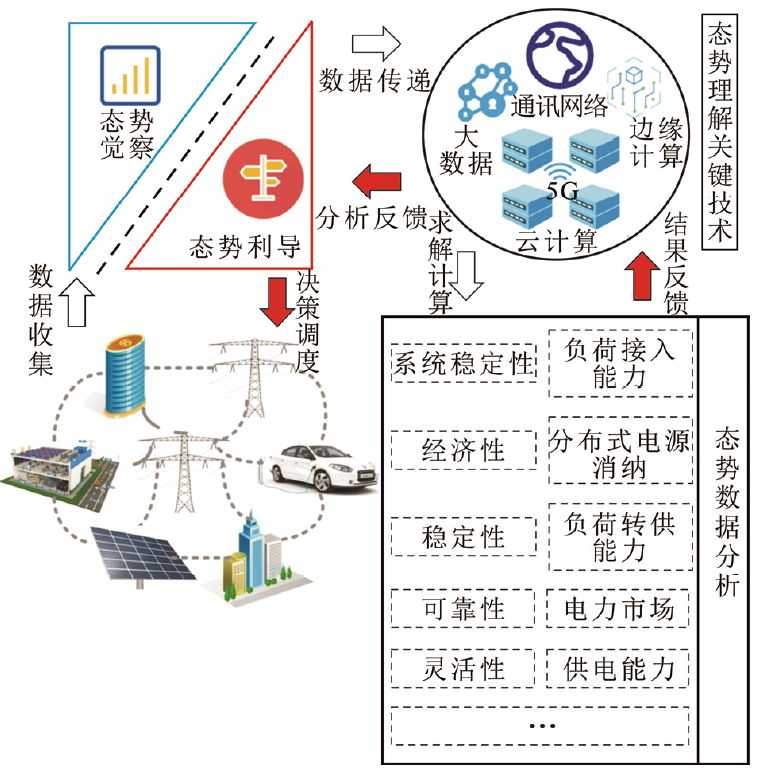

      態勢理解是數據分析階段，深入理解與挖掘在態勢覺察階段中收集到的數據，并從系統穩定性、經濟性、負載轉供能力、可靠性、靈活性、供電能力、負荷接入能力和分布式發電消納能力等方面分析智能配電網的運行態勢，其架構如下圖所示。態勢理解主要關鍵技術包括：不確定性潮流計算技術、混合狀態估計技術、配網彈性分析與自愈控制技術、配網可靠性與靈活性分析技術、配網協同調度技術、配網故障定位技術、電力市場技術、虛擬電廠技術、邊緣計算技術等。

圖3 智能配電網態勢理解架構

>>態勢預測

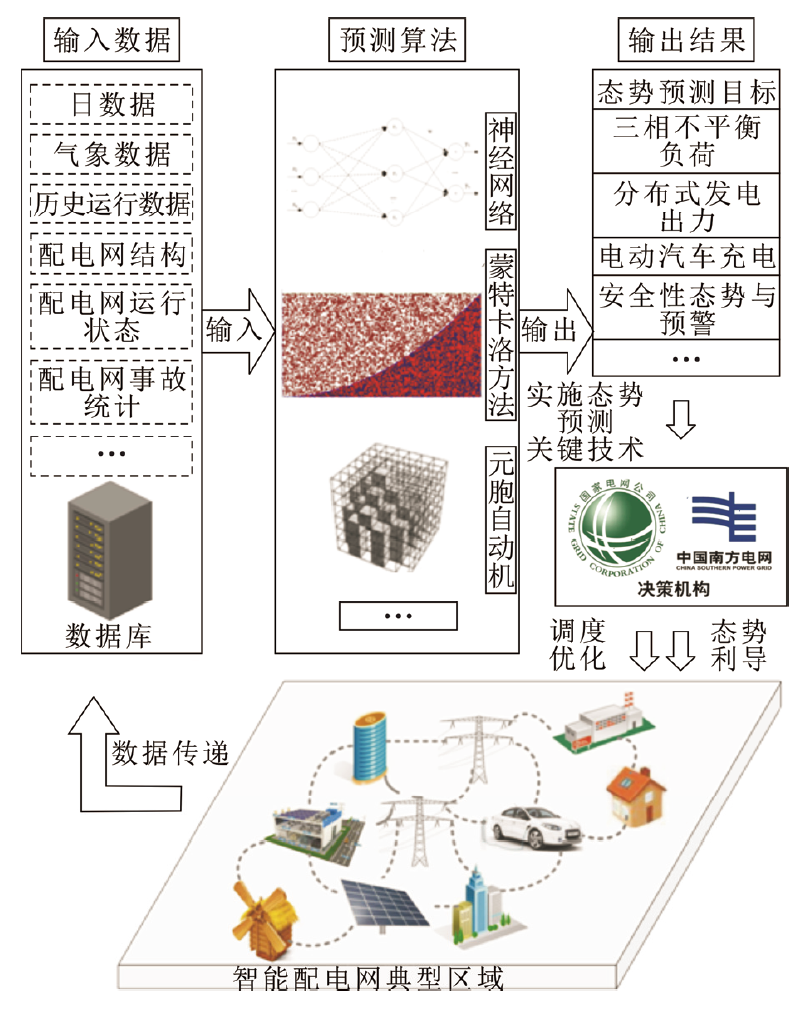

      態勢預測是狀態預測階段，用于預測智能配電網狀態的未來變化趨勢，例如不確定性負荷、分布式電源和電動汽車的功率預測；同時態勢預測可以實時評估配電網絡的運行風險，并提醒配網管理部門及時做出調控，其架構如下圖所示。態勢預測主要關鍵技術包括：三相不平衡負荷預測技術、考慮不確定性的分布式發電出力預測技術、基于大數據的電動汽車充電預測技術、分布式能源規劃技術、配網安全性態勢預測與預警技術。

圖4 智能配電網態勢預測架構
